Ini adalah komponen utama yang memainkan peranan "hati" dalam sistem pam haba sumber air. Ia bertanggungjawab untuk merealisasikan pertukaran tenaga teras antara sistem pam haba dan persekitaran air luaran (seperti air tasik, air sungai, air bawah tanah, air bawah tanah yang beredar air, dan lain -lain).

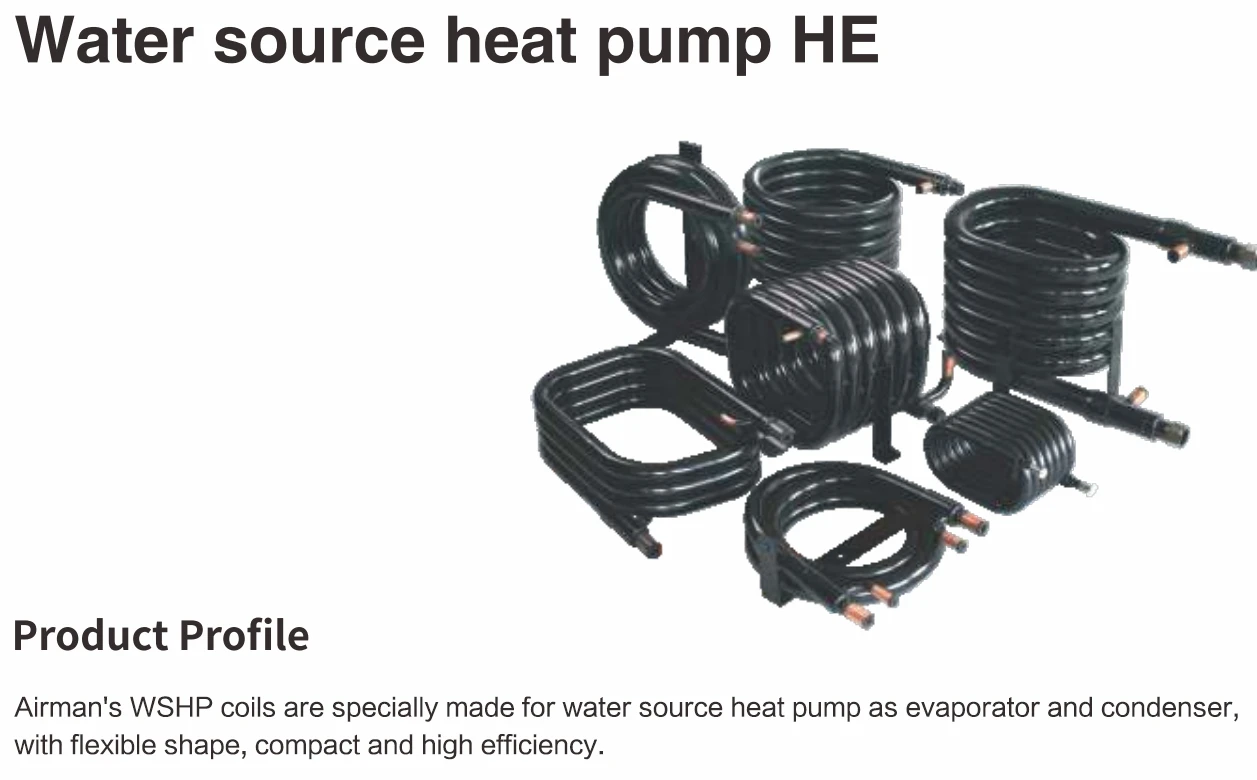

Sumber Air Pam Pam Pam Koaxial Penukar Haba Kelebihan
- Kecekapan pemindahan haba yang sangat tinggi: Reka bentuk aliran kaunter - digabungkan dengan tiub dalaman lingkaran lingkaran yang sangat meningkatkan pergolakan, mengganggu lapisan sempadan, dan menghasilkan pekali pemindahan haba jauh melebihi tiub lurus biasa.
- Pertukaran haba langsung dengan penyejuk mengurangkan kerugian tenaga dalam peringkat pertengahan.
- Struktur padat: Reka bentuk bundle gegelung lingkaran atau lurus membolehkan kawasan pertukaran haba yang besar dalam ruang yang terhad, menjadikannya sesuai untuk reka bentuk unit pam haba yang bersepadu.
- Rintangan Tekanan Tinggi dan Rintangan Keletihan: Ia dapat menahan tekanan operasi sistem penyejukan yang tinggi.
- Struktur yang mantap dapat mengatasi turun naik tekanan dan tegasan terma semasa sistem mula -, penutupan, dan operasi.
- Ciri -ciri pulangan minyak yang baik: Untuk sistem penyejuk, pulangan minyak pelincir adalah penting. Saluran aliran lancar dan halaju aliran udara yang optimum di dalam penukar haba sepaksi memudahkan pulangan minyak pelincir yang licin ke pemampat bersama dengan penyejuk.
- Perlindungan pembekuan yang agak baik: Kerana air mengalir di ruang anulus, yang agak besar, walaupun aliran air tidak disangka -sangka dikurangkan, risiko pembekuan dan retak lebih rendah daripada penukar haba plat tradisional atau shell - dan {{1}
Struktur teras dan prinsip kerja
Struktur:
- Tiub luar: biasanya tembaga diameter - besar atau tiub keluli tahan karat.
- Tiub dalaman: Satu atau lebih tiub beralun yang bersemangat (digunakan untuk meningkatkan pergolakan dan meningkatkan kecekapan) bersarang di dalam tiub luar, biasanya diperbuat daripada tembaga.
- Saluran aliran penyejuk: Dalam kebanyakan reka bentuk, aliran penyejuk di dalam tiub dalaman, manakala air mengalir di ruang anulus antara tiub luar dan dalaman. Reka bentuk ini menyediakan kawasan hubungan yang besar untuk penyejuk, yang bermanfaat untuk perubahan fasa (penyejatan atau pemeluwapan).
- Sambungan akhir: topi dan pengedar akhir ketepatan di kedua -dua hujung memastikan bahawa kedua -dua cecair dimeteraikan, terpencil, dan diedarkan secara merata.
Prinsip Kerja:
- Kitaran pemanasan: rendah - air suhu (contohnya, 12 darjah) dari sumber air mengalir di bahagian shell (tiub luar). Suhu rendah -, rendah - penyejuk tekanan dalam sistem mengalir di bahagian tiub (tiub dalaman), menyerap haba dari air dan menguap ke dalam gas, menyelesaikan proses "endothermic".
- Kitaran penyejukan: Proses dibalikkan. Suhu tinggi -, tinggi - tekanan penyejuk gas tekanan di dalam paip dalaman, melepaskan haba ke sumber air sejuk di dalam paip luar, dengan itu memeluk ke dalam cecair dan menyelesaikan proses pelepasan haba.
- Kaunter - Reka bentuk aliran: Kedua -dua cecair biasanya mengalir ke arah yang bertentangan, memaksimumkan perbezaan suhu untuk pemindahan haba dan mencapai kecekapan pertukaran haba yang sangat tinggi.
