Dalam bidang proses perindustrian dan sistem pengurusan terma, memahami kecekapan pemindahan haba penukar haba sebaris dalam rejim aliran laminar adalah sangat penting. Sebagai pembekal penukar haba yang dipercayai, kami berpengalaman dalam selok -belok topik ini dan tidak sabar -sabar untuk berkongsi pandangan kami.
Aliran laminar dan ciri -cirinya
Aliran laminar adalah sejenis aliran bendalir di mana bendalir bergerak dalam lapisan selari, tanpa gangguan atau pencampuran di antara lapisan. Dalam rejim aliran laminar, zarah -zarah bendalir mengikuti laluan licin, dan alirannya dicirikan oleh nombor Reynolds yang rendah (biasanya Re <2000). Aliran jenis ini sering ditemui dalam sistem di mana halaju bendalir rendah, kelikatannya tinggi, atau diameter saluran aliran kecil.
Dalam konteks penukar haba inline, aliran laminar mempunyai beberapa implikasi untuk pemindahan haba. Ketiadaan pencampuran bergelora bermakna pemindahan haba terutamanya berlaku melalui pengaliran dalam lapisan bendalir. Ini boleh menyebabkan kadar pemindahan haba yang agak perlahan berbanding dengan aliran bergelora, di mana tindakan pencampuran meningkatkan pemindahan haba di antara kawasan yang berbeza dari bendalir.
Faktor yang mempengaruhi kecekapan pemindahan haba dalam aliran laminar
Sifat cecair
Ciri -ciri cecair yang terlibat dalam proses pertukaran haba memainkan peranan penting dalam menentukan kecekapan pemindahan haba. Kekonduksian terma cecair, kapasiti haba spesifiknya, dan kelikatan semua mempengaruhi bagaimana haba yang berkesan dapat dipindahkan. Sebagai contoh, cecair dengan kekonduksian terma yang tinggi dapat melakukan haba lebih mudah, yang membawa kepada pemindahan haba yang lebih baik. Begitu juga, cecair dengan kapasiti haba spesifik yang lebih tinggi boleh menyerap lebih banyak haba per unit jisim, yang boleh memberi manfaat kepada aplikasi pemindahan haba.
Reka bentuk geometri penukar haba
Reka bentuk penukar haba inline adalah satu lagi faktor kritikal. Bentuk, saiz, dan susunan saluran aliran boleh memberi kesan yang ketara kepada kecekapan pemindahan haba. Sebagai contoh, penukar haba dengan kawasan permukaan yang lebih besar untuk pemindahan haba pada umumnya akan mempunyai kecekapan yang lebih tinggi, kerana lebih banyak haba boleh dipindahkan antara kedua -dua cecair. Di samping itu, jarak antara saluran aliran dan panjang penukar haba juga boleh menjejaskan kadar pemindahan haba.
Kadar aliran
Kadar aliran cecair panas dan sejuk dalam penukar haba adalah pembolehubah penting. Dalam rejim aliran laminar, meningkatkan kadar aliran dapat meningkatkan kecekapan pemindahan haba ke tahap tertentu. Walau bagaimanapun, kerana alirannya adalah laminar, peningkatan itu tidak begitu penting seperti dalam aliran bergelora. Kadar aliran yang lebih tinggi dapat mengurangkan perbezaan suhu antara salur masuk dan keluar cecair, yang boleh menguntungkan untuk mengekalkan proses pemindahan haba yang lebih seragam.
Mengira kecekapan pemindahan haba dalam aliran laminar
Untuk mengira kecekapan pemindahan haba penukar haba sebaris dalam rejim aliran laminar, kami biasanya menggunakan kaedah log - suhu purata (LMTD). LMTD adalah ukuran perbezaan suhu purata antara cecair panas dan sejuk sepanjang panjang penukar haba. Kadar pemindahan haba (q) boleh dikira menggunakan persamaan berikut:
[Q = u \ times a \ times lmtd]
Di mana u adalah pekali pemindahan haba keseluruhan, A adalah kawasan permukaan pemindahan haba, dan LMTD adalah perbezaan suhu log.
Pekali pemindahan haba keseluruhan anda mengambil kira rintangan untuk pemindahan haba pada kedua -dua sisi panas dan sejuk penukar haba, serta rintangan dinding penukar haba. Dalam rejim aliran laminar, nilai U biasanya lebih rendah daripada aliran bergelora kerana kekurangan pencampuran.
Meningkatkan kecekapan pemindahan haba dalam aliran laminar
Peningkatan permukaan
Salah satu cara untuk meningkatkan kecekapan pemindahan haba adalah untuk meningkatkan kawasan permukaan penukar haba. Ini boleh dicapai melalui penggunaan sirip atau teknik pengubahsuaian permukaan lain. Sirip meningkatkan kawasan permukaan yang tersedia untuk pemindahan haba, yang dapat meningkatkan kadar pemindahan haba dengan ketara. Contohnya,Penukar haba koaksial keluli tahan karatSelalunya menggunakan permukaan yang disatukan untuk meningkatkan pemindahan haba dalam aplikasi aliran laminar.
Manipulasi aliran
Pendekatan lain adalah untuk memanipulasi corak aliran dalam penukar haba. Dengan menggunakan peranti seperti pembahagi aliran atau baffles, kami dapat memperkenalkan beberapa tahap pencampuran dalam aliran laminar, yang dapat meningkatkan kecekapan pemindahan haba. Walau bagaimanapun, penjagaan mesti diambil untuk tidak mengganggu aliran laminar sepenuhnya, kerana ini boleh menyebabkan peningkatan tekanan dan isu operasi lain.
Aplikasi penukar haba sebaris dalam aliran laminar
Penukar haba dalam talian yang beroperasi dalam rejim aliran laminar biasanya digunakan dalam pelbagai industri. Dalam industri farmaseutikal, contohnya, penukar haba aliran laminar digunakan dalam proses di mana cecair mesti dipanaskan atau disejukkan perlahan -lahan untuk mengelakkan kerosakan pada bahan sensitif. Dalam industri makanan dan minuman, ia digunakan untuk proses pasteur dan penyejukan, di mana mengekalkan aliran laminar dapat membantu mengekalkan kualiti produk.

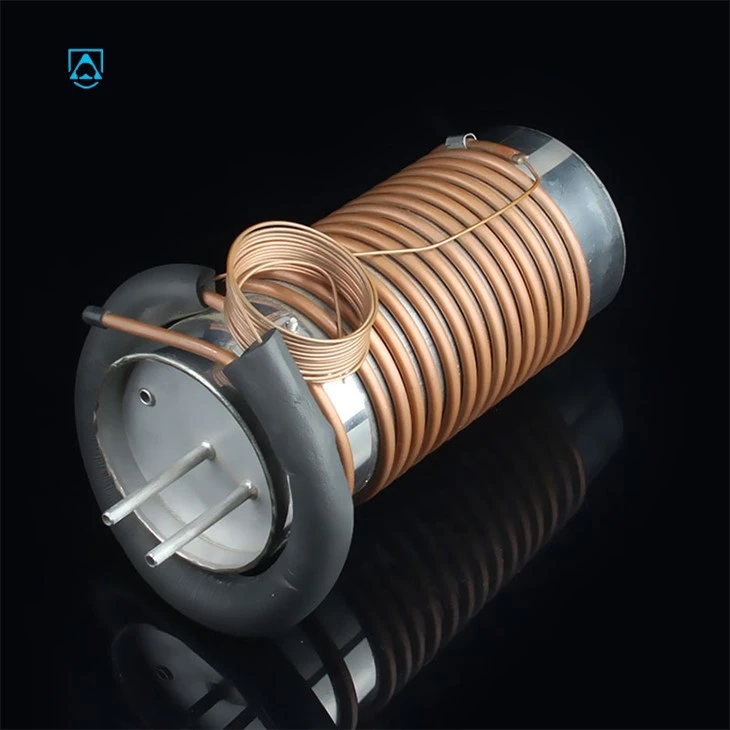

Syarikat kami menawarkan pelbagai penukar haba sebaris yang sesuai untuk aplikasi aliran laminar. Sebagai contoh,Gegelung penyejat air sejuk untuk pam haba sumber tanahdanPenukar haba penyejuk koaksialdireka untuk menyediakan pemindahan haba yang cekap dalam keadaan aliran laminar.
Kesimpulan
Memahami kecekapan pemindahan haba penukar haba sebaris dalam rejim aliran laminar adalah penting untuk mengoptimumkan sistem pengurusan terma. Walaupun aliran laminar memberikan beberapa cabaran dari segi pemindahan haba berbanding dengan aliran bergelora, terdapat pelbagai strategi yang boleh digunakan untuk meningkatkan kecekapan. Dengan mempertimbangkan faktor -faktor seperti sifat cecair, reka bentuk geometri, dan kadar aliran, dan dengan melaksanakan teknik seperti peningkatan permukaan dan manipulasi aliran, kita dapat mencapai prestasi pemindahan haba yang memuaskan.
Sekiranya anda memerlukan penukar haba yang berkualiti tinggi untuk aplikasi aliran laminar anda, kami menjemput anda untuk menghubungi kami untuk perbincangan terperinci. Pasukan pakar kami bersedia membantu anda dalam memilih penukar haba yang paling sesuai untuk keperluan khusus anda dan memberi anda nasihat profesional untuk mengoptimumkan kecekapan pemindahan haba.
Rujukan
- Incropera, FP, & DeWitt, DP (2002). Asas pemindahan haba dan massa. John Wiley & Sons.
- Shah, RK, & Sekulic, DP (2003). Asas reka bentuk penukar haba. John Wiley & Sons.
